Разработка гистограммы Линии представляют столбики ниже расположены текстовые поля правее — кнопка

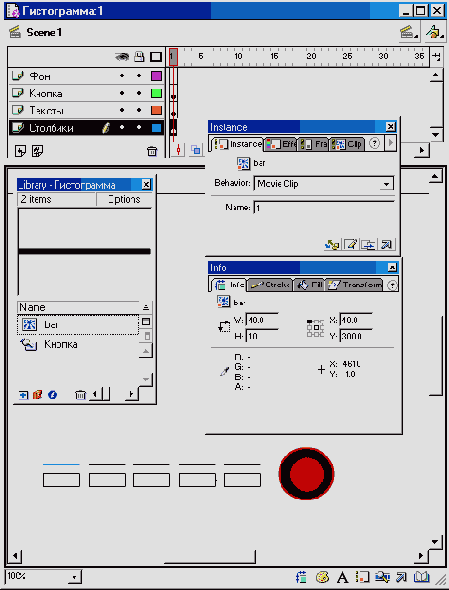

Рисунок 621. Разработка гистограммы. Линии представляют столбики, ниже расположены текстовые поля, правее — кнопка

Говоря точнее, необходимо установить для всех экземпляров символа bar значение вертикальной координаты у равным 300 пикселов. Это можно сделать с по-мошью палитры Info: выделите экземпляр и введите требуемое значение.
Для каждого экземпляра столбика необходимо ввести имя. Именем будет просто порядковый номер. Поочередно выделяя столбики, введем числа от 1 до 5 в поле Name на палитре Instance (Экземпляр).

В слое Кнопка размещается кнопка, для которой следует задать сценарий. Сценарий должен получить значения, введенные пользователем в текстовые поля, и соответственно изменить высоту столбиков. Высота столбика есть введенное пользователем число, умноженное на масштабирующий коэффициент. Дело в том, что она не может быть больше 300 пикселов (столбики высотой 1 пиксел для нулевых данных располагаются на линии у = 300 (пикселов).
Итак, сценарий для кнопки имеет следующий вид:

on (release) {
// Начальные значения переменных
х = 0;
п = 0;
1 = 0;
value = 0;
К = 0; // масштабирующий коэффициент
maximum = 0;


// Установка начальной высоты и позиции всех столбиков
while (х <= 4) {
х+= 1;
_root[x]._yscale = 100;
_root[х]._у = 300;
}
// Определение максимального значения,
// введенного пользователем
while (n <= 4) {
п+= 1;
if (_root["T" + n] > maximum) (
maximum = _root["T" + n];
}
// Определение высоты столбика
К = 300/maximum; // масштабирующий коэффициент
while (i <= 4) {
i+ = 1;
value = _root["T" + i] * K;
_root[d]._yscale = value * 100;
_root[d]._y = 300 - value;

Поясним определение высоты столбика. Мы использовали свойство _yscale, возвращающее относительную высоту (масштаб) мультфильма (т. к. столбик у нас имеет тип Movie Clip) в процентах. Одному пикселу соответствует 100%, поэтому величине value (в пикселах) соответствует _yscale, ранное value* 100. Изменив высоту столбика, следует изменить и его вертикальную координату _у, задаваемую и пикселах. Чем выше столбик, тем меньше _у и, наоборот, чем меньше высота столбика, тем ниже он должен позиционироваться. Поскольку максимальная высота столбика равна 300 пикселов, _у = 300 - value. Текстовые поля с именами Т1,..., Т5 обрабатываются циклически с помощью так называемого псевдомассива _root ["T" + i]. Параметр, означающий имя текстового поля, получается путем конкатенации (склейки) буквы "Т" с параметром цикла \.

Заметим, что конструкция псевдомассива _root ["T" + i] применяется вместо использовавшейся в Flash 4 функции eval. В данном случае можно было бы использовать выражение вида eval( "/:T"&i).

Рассмотренный выше сценарий можно немного модифицировать, сделав его более понятным, а функционально эквивалентным. А именно: заменим часть, связанную с определением высоты столбика, на следующую:

// Определение высоты столбика
К = ЗОО/maximum; // масштабирующий коэффициент while (i <= 4) { d+ = 1;
value = _root["T" -f i ] * K;
_root[d]._height = value;
root[d]. у = 300 - value;

Здесь мы вместо свойства _yscale использовали свойство _height, значением которого является абсолютная высота столбика, выраженная в пикселах. Ниже показан внешний вид мультфильма.
